Август — горячий месяц: строительный сезон близок к финалу, активно делается «внутрянка», включая разводку инженерных сетей. В одном запотолочном пространстве могут сходиться десятки трубопроводов разного назначения, каждый из которых имеет свои особенности и ведет себя при эксплуатации по-разному.
Пренебрежение монтажными тонкостями в этой ситуации может слишком дорого стоить владельцу объекта.
Без отказа
В коммерческих и общественных зданиях, нет второстепенных инженерных сетей. Отказ центральной вентиляции летом способен остановить этаж или торговую галерею; авария теплоснабжения зимой затрагивает здание целиком.
Неисправность пожаротушения создаёт прямой риск для людей и имущества. Поэтому нормативная база прямо диктует правила расчета и установки коммуникаций, но оставляет определенный люфт в выборе методов монтажа, который часто создает искушение сэкономить.
Что и приводит к проблемам: неверно выбранные крепления не выдерживают вибрационных нагрузок или температурных деформаций, это приводит к обрывам, авариям и периодам простоев.
Трассировку, безусловно, нельзя подчинять удобству монтажа в ущерб расчету и безопасности. Но монтажепригодность должна быть проектным условием: меньше операций на высоте и доработки деталей — ниже трудоемкость и вероятность ошибки и выше перспективная эксплуатационная надежность.
✅ Например, быстрозажимные механизмы хомутов, по опыту специалистов компании fischer Россия, сокращают время монтажа до 1,5-2 раз. С учетом, что разводка коммуникаций достаточно времяемкий этап строительства, для инвестора это означает ускорение ввода здания в эксплуатацию, а, значит, более быстрое начало арендных поступлений.

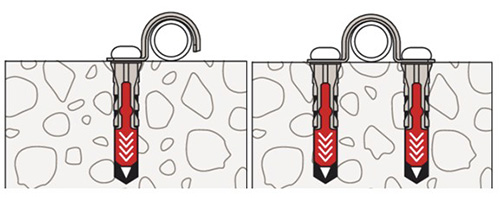

Зажимная скоба BSM / BSMD
комментарий
Руководитель направления DIY, технический специалист компании fischer Россия, Илья Абдуллаев
«Использование современных зажимов позволяет, если понадобится, самостоятельно изготавливать хомут требуемого размера, а также помогает при необходимости менять диаметр хомута непосредственно во время монтажа. Такой элемент является частью зажимной системы и дает возможность не только быстро и оперативно находить решение затруднений, возникающих при прокладке инженерных сетей, но и работать предсказуемо на всем периоде эксплуатации вместе с другими деталями этой системы».
Системный подход к выбору крепежа
Очевидно, что крепеж выбирают по множеству параметров, где учитывается материал и особенности основания (например, трещиноватость бетона), расстояния до края и арматуры, коррозионную активность среды внутри труб, температуру, огнестойкость и вибрационные нагрузки.
Однако до сих пор мало внимания при проектировании и непосредственной закупке уделяется системности решений. Между тем, именно согласованная работа всех элементов и их полная совместимость друг с другом дают выигрыш во времени монтажа и обеспечивают надежную работу в будущем.
Например, комплексная монтажная система FUS, включающие шины из strut-профиля, соединители и переходники, применяется для трубопроводов со средними нагрузками, вентиляции, кондиционирования и кабельных лотков, а FMS, включающая силовые элементы и балки из перфорированного профиля квадратного сечения — для тяжёлых конструкций.
При этом для обеих систем можно подобрать необходимые хомуты, соответствующие особенностям трубопроводов: диаметру, температуре, нагрузке и необходимости вибро- и звукоизоляции. Такая совместимость исключает самодельные переходники и делает работу узла предсказуемой.

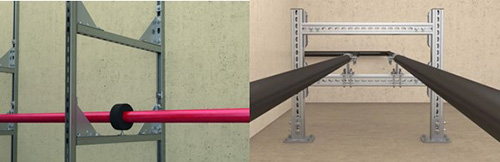

Системы FUS и FMS позволяют легко монтировать разные виды трубопроводов
То же относится к анкеровке креплений при прокладке трасс. Проектировщик и подрядчик имеют возможность выбора между анкерными болтами FAZ II Plus и FH II, которые допускают работу в трещиноватом бетоне, и FBN II, предназначенным для бетона без трещин и допущенного для широкой области применения в нерастянутой зоне бетонных оснований.
Если нагрузка высока или предполагаются малые краевые расстояния, при необходимости глубокой анкеровки или вклейке арматуры, в дополнение к общему крепежному решению можно использовать инъекционные системы: эпоксидную FIS EM Plus (для ответственных анкеровок в бетоне) и FIS V Plus (для разных видов кладки).
✅ Таким образом, многоуровневый системный выбор дает предсказуемость поведения узлов, понятный контроль и прогнозируемое обслуживание. Все это снижает риск внеплановых ремонтов и дорогих простоев.
Практика показывает
Показателен опыт завода по выпуску вакцин «Спутник V» в технополисе «Москва». Объект с системами отопления, водоснабжения и несколькими видами вентиляции строился в сжатые сроки и одновременно нуждался в соблюдении повышенных гигиенических требований.
Поэтому, для экономии времени и повышения надежности коммуникаций, трубопроводы и вентиляцию монтировали на профилях FUS со шпильками G, хомутами FRSR и креплениями воздуховодов LGS. Сборка без сварки ускоряла работы, а совместимость элементов позволяла четко следовать заданной геометрии трасс.
На стадионе «Ак Барс Арена» при устройстве колонн и монтаже металлоконструкций использовались инъекционные системы FIS EM, FIS V, FIS VW и анкеры FBN II.
Этот кейс важен не совпадением номенклатуры, а подходом: решения подбирались для разных узлов сооружения с высокой переменной нагрузкой, сложными инженерными коммуникациями и условиями эксплуатации и жесткими требованиями к безопасности.
✅ Объекты отличаются по назначению, но вывод одинаков: ускоряет строительство не отдельный «быстрый» анкер или хомут, а заранее рассчитанная система совместимых элементов, которую можно комплектовать, монтировать и контролировать серийно.
