Роликовая направляющая — это система линейного перемещения, где вместо шариков в качестве тел качения используются цилиндрические ролики, контактирующие с профилем рельса по линии, а не по точке.
Такая конструкция обеспечивает более высокую грузоподъёмность по сравнению с шариковыми аналогами того же типоразмера при равных условиях эксплуатации оборудования.
Роликовые направляющие выбирают там, где нужна повышенная жёсткость при ограниченных габаритах. Разбираем их устройство и области применения.

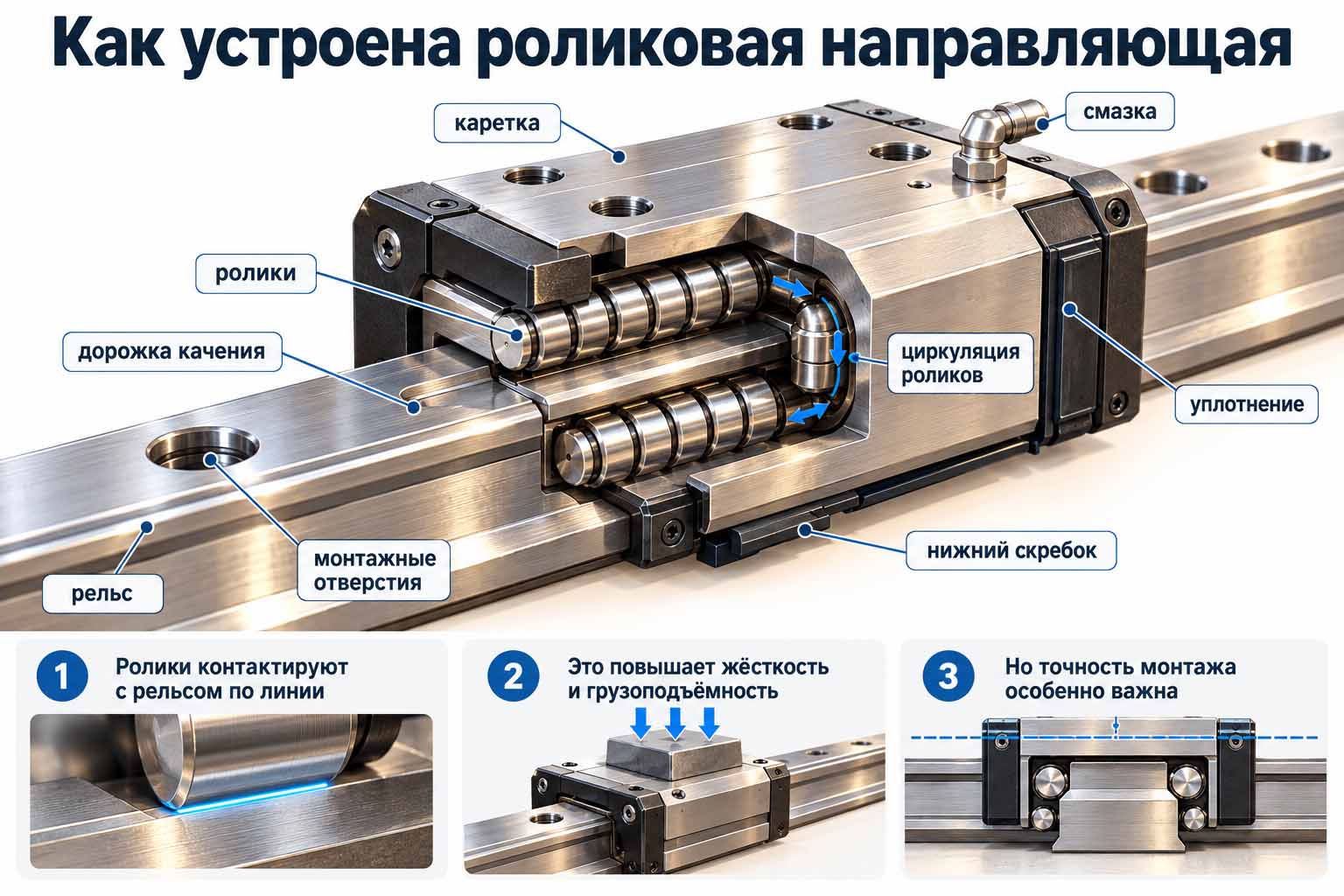

Устройство профиля рельса
Профиль роликовых рельсов представляет собой стальную планку с продольными дорожками качения, обработанными по контуру, соответствующему форме цилиндрических роликов.
Дорожки проходят закалку до высокой твёрдости и последующую прецизионную шлифовку, линейный контакт ролика создаёт значительные удельные напряжения в поверхностном слое металла, поэтому качество термообработки здесь особенно критично для итогового ресурса узла.

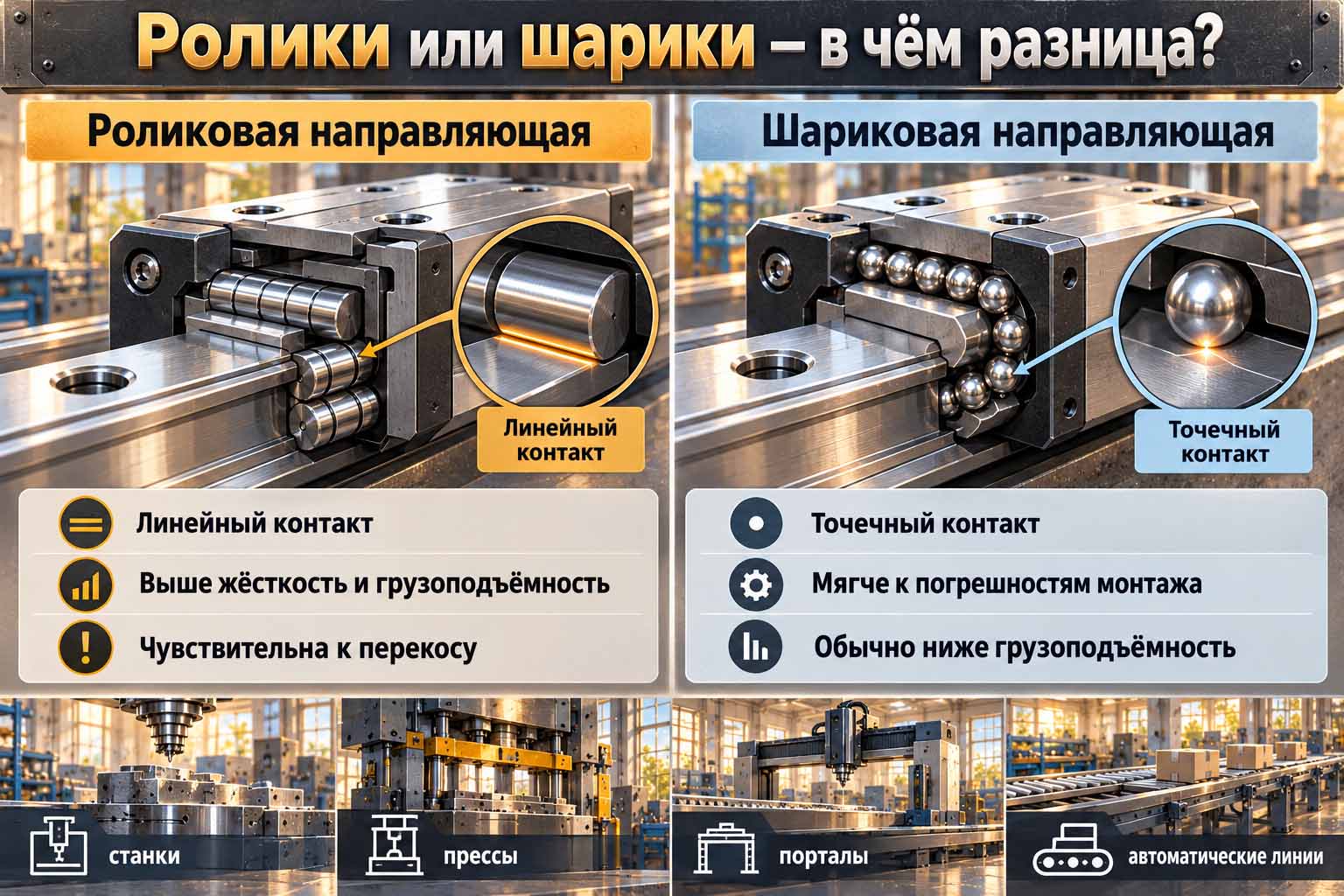

Отличие от шариковых аналогов
Линейный контакт ролика с дорожкой распределяет нагрузку по большей площади, чем точечный контакт шарика. За счёт этого роликовые направляющие обеспечивают статическую грузоподъёмность примерно на 30–50 процентов выше шариковых аналогов того же типоразмера при сопоставимых габаритах узла.
✅ Обратная сторона такой конструкции — повышенная чувствительность к точности монтажа: небольшой перекос, безопасный для шариковой направляющей, может привести к блокировке роликовой каретки и остановке узла.
Области применения
- Тяжёлые металлообрабатывающие станки, где узел работает с высокими статическими и динамическими нагрузками на протяжении смены.
- Прессовое оборудование с большими рабочими усилиями и повышенными требованиями к жёсткости всей конструкции.
- Крупногабаритные порталы автоматизированных линий, где важна грузоподъёмность при ограниченных допустимых габаритах.
- Специализированное оборудование, где увеличение типоразмера шариковой направляющей нежелательно по конструктивным причинам узла.
✅ В целом роликовые направляющие чаще встречаются там, где сочетаются высокие нагрузки и требования к компактности узла — именно в таких задачах повышенная жёсткость роликовой конструкции позволяет уменьшить типоразмер направляющей по сравнению с шариковым аналогом, сохранив требуемый ресурс узла.
Материалы и термообработка
Для производства роликовых рельсов и кареток применяется легированная сталь с последующей термической обработкой, обеспечивающей высокую поверхностную твёрдость при сохранении вязкости сердцевины материала.
Недостаточная твёрдость или качество обработки быстро приводят к выкрашиванию дорожки и появлению питтинга — точечных повреждений, которые постепенно разрастаются и заметно снижают точность позиционирования узла со временем.
Ресурс и надёжность в эксплуатации
При сопоставимых условиях эксплуатации роликовые направляющие обычно обеспечивают больший пробег до появления первых признаков износа, порядка 100 километров против примерно 50 у шариковых аналогов того же типоразмера.
✅ Этот запас ресурса особенно ценен для непрерывных производств, где простой оборудования на обслуживание обходится крайне дорого для всего предприятия в целом.
Классы точности и взаимозаменяемость
Как и шариковые аналоги, роликовые направляющие выпускаются в нескольких классах точности, от нормального для базовых промышленных задач до прецизионного для оборудования с высокими требованиями к позиционированию рабочего органа станка.
Также важно учитывать взаимозаменяемость: у невзаимозаменяемых серий каретка и рельс калибруются совместно на производстве и должны заказываться исключительно комплектом от одного изготовителя.
Совместимость с существующим оборудованием
Если роликовая направляющая подбирается на замену в уже действующем узле, важно точно определить серию и типоразмер текущей направляющей по документации производителя.
✅ Установка роликовой каретки на рельс, изначально рассчитанный под шариковый вариант, как правило, невозможна без замены всей направляющей — это принципиально разные посадочные и конструктивные параметры, а не просто разные тела качения в одинаковом по виду корпусе.
Практическая проверка при приёмке
При получении новой партии роликовых направляющих полезно провести визуальный осмотр дорожек качения на предмет видимых царапин, вмятин или следов коррозии, а также проверить прямолинейность рельса индикатором до монтажа.
Это позволяет выявить возможный брак или повреждения при транспортировке ещё до установки в узел, когда исправление проблемы обходится значительно дешевле, чем после начала полноценной эксплуатации оборудования на производстве.
Защита и уплотнения
Роликовые направляющие комплектуются торцевыми уплотнениями и нижними скребками для защиты от пыли, стружки и охлаждающей жидкости.
Для тяжёлых промышленных условий производители предлагают усиленные варианты защиты, что особенно актуально для станков с обильным охлаждением зоны резания и высоким уровнем стружкообразования при интенсивной обработке металла на производстве.
