Представьте стальную трубу, проложенную под землёй. Вокруг неё влажный грунт, растворённые соли, микроорганизмы, а иногда и блуждающие электрические токи. Зимой почва промерзает, весной насыщается водой, а летом меняет влажность и температуру. Казалось бы, в таких условиях металл должен довольно быстро покрыться ржавчиной.
Однако подземные трубопроводы могут эксплуатироваться десятилетиями. По ним транспортируют газ, нефть и воду, а некоторые магистрали тянутся на сотни километров.
Секрет долговечности заключается не только в качестве стали и толщине стенок. Огромную роль играет защитное покрытие, которое отделяет металл от окружающей среды.
💧 Современная трубная изоляция — это целая система материалов, каждый из которых выполняет определённую задачу. Разберёмся, как она устроена, зачем нужны различные полимеры и почему даже небольшая царапина иногда становится серьёзной проблемой.
Что происходит со стальной трубой под землёй?
Главный враг подземного стального трубопровода коррозия. Для её возникновения не обязательно, чтобы труба постоянно находилась в воде. Достаточно влажного грунта, содержащего растворённые вещества, способные проводить электрический ток.
На поверхности металла возникают участки, где протекают электрохимические реакции. На одних участках железо растворяется, переходя в ионную форму, на других происходят восстановительные процессы. Постепенно металл теряет прочность, а на поверхности появляются продукты коррозии.
Скорость разрушения зависит от множества факторов: влажности и состава почвы, содержания кислорода, температуры, электрического сопротивления грунта и наличия блуждающих токов.
Интересный факт: Для трубопровода опасна не только равномерная ржавчина. Гораздо серьёзнее может оказаться точечная коррозия, которая постепенно проникает в толщину металла, оставаясь почти незаметной снаружи.
✅ Поэтому основная задача наружной изоляции, максимально ограничить контакт стали с агрессивной окружающей средой.
Трубная изоляция не обязательно утеплитель
Слово «изоляция» часто ассоциируется с сохранением тепла. Например, с теплоизоляцией труб отопления или горячего водоснабжения. Но в трубопроводном строительстве под этим термином нередко понимают совершенно другую защиту, антикоррозионную.
Разница принципиальная. Теплоизоляция уменьшает передачу тепла между трубой и окружающей средой. Для этого применяют материалы с низкой теплопроводностью: пенополиуретан, вспененный полиэтилен, минеральную вату и другие.
Антикоррозионная изоляция решает иную задачу. Она создаёт на поверхности стали барьер, препятствующий проникновению воды и других компонентов агрессивной среды. При этом материал не обязательно должен быть толстым. Гораздо важнее его сплошность, сцепление с поверхностью и устойчивость к условиям эксплуатации.
Существуют и комбинированные конструкции, одновременно обеспечивающие тепловую и антикоррозионную защиту. Например, предизолированные трубы тепловых сетей с пенополиуретаном и наружной полиэтиленовой оболочкой.
✅ Однако далее речь пойдёт прежде всего о полимерных покрытиях, защищающих стальные трубопроводы от наружной коррозии.

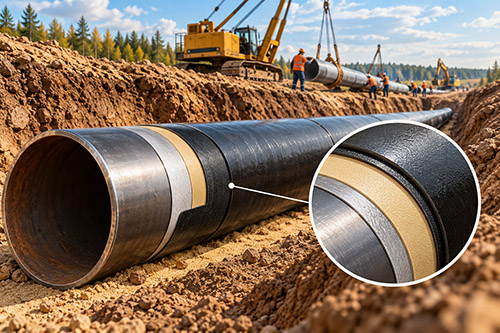

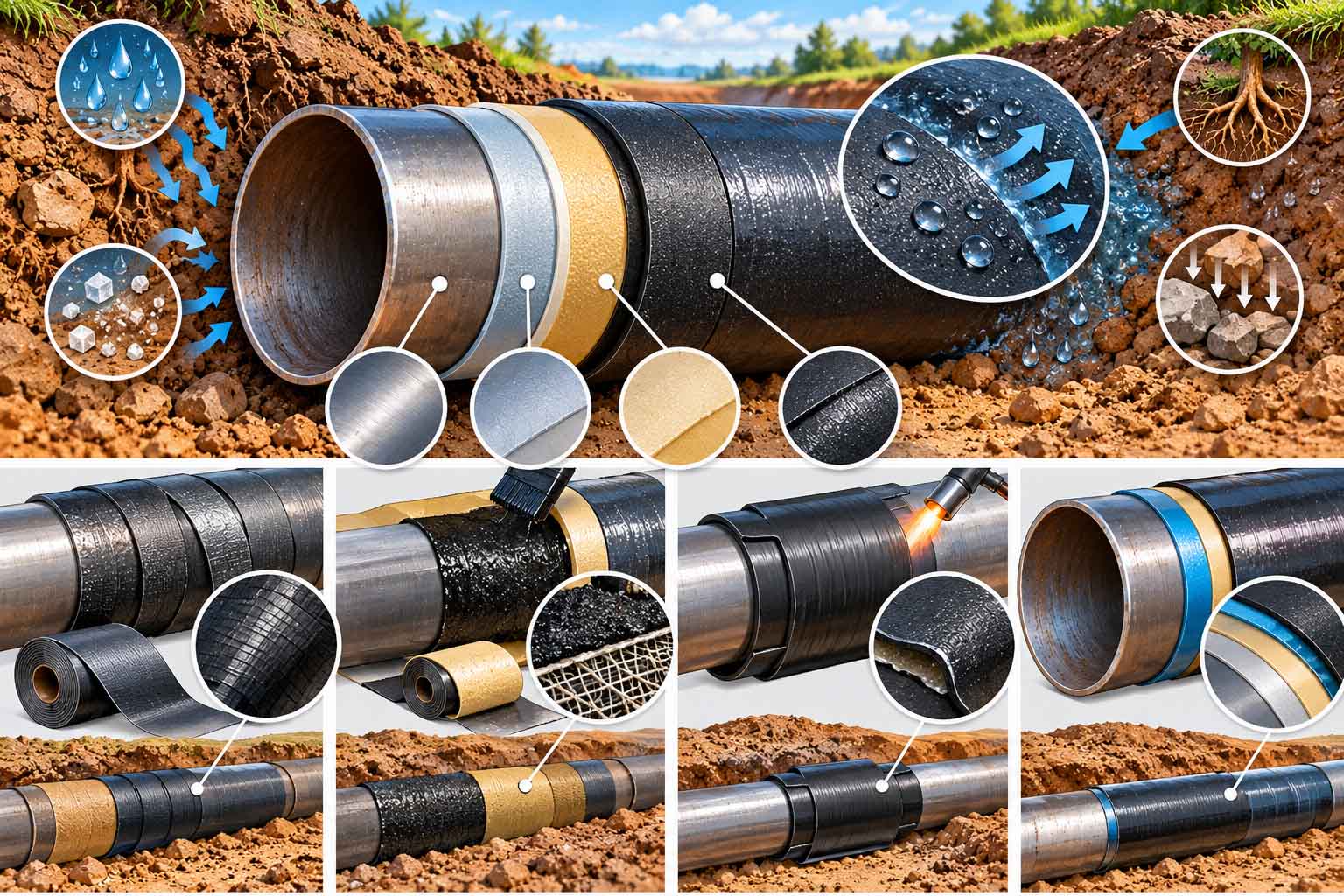

Как устроена современная защита трубы?
На первый взгляд всё просто: достаточно обернуть стальную трубу водонепроницаемым материалом. На практике такая защита будет надёжной только в том случае, если покрытие хорошо удерживается на металле и сохраняет целостность при транспортировке, монтаже и эксплуатации.
Поэтому применяют многослойные системы.
- Первый важный элемент, подготовленная поверхность стали: С неё удаляют ржавчину, загрязнения, старые покрытия и другие вещества, способные ухудшить сцепление.
- Затем, в зависимости от конструкции покрытия, используют грунтовочный, эпоксидный или клеевой слой: Его задача, обеспечить прочное соединение защитной оболочки с трубой.
- Следующий слой образует основной барьер для влаги: Это может быть полимерная лента, полиэтиленовое или полипропиленовое покрытие, битумно-полимерный материал.
✅ Наружный слой принимает на себя механические воздействия и защищает расположенные под ним материалы. Такая система напоминает многослойную одежду: каждый слой предназначен для своей задачи, а надёжность зависит от их совместной работы.
Почему нельзя просто покрасить трубу?
Антикоррозионные лакокрасочные покрытия действительно применяются для защиты металлических конструкций и трубопроводов. Но подземная эксплуатация предъявляет особые требования.
Покрытие должно выдерживать длительный контакт с влажным грунтом, сохранять сцепление со сталью и сопротивляться повреждениям при засыпке траншеи и последующих перемещениях грунта.
✅ Поэтому для подземных трубопроводов часто используют специальные покрытия, конструкция которых рассчитана именно на такие условия.
Полимерные ленты: гибкая защита от влаги
Одна из распространённых технологий, нанесение на трубу защитных полимерных лент. Обычно лента состоит из прочной полимерной основы и клеевого или мастичного слоя. В зависимости от конкретной системы могут также использоваться грунтовка и наружная защитная обёртка.
При монтаже материал наматывают на трубу по спирали с заданным нахлёстом соседних витков. Так формируется непрерывная оболочка, охватывающая поверхность трубопровода.
Главное достоинство технологии, возможность наносить покрытие не только в заводских условиях, но и непосредственно на строительной площадке с применением соответствующего оборудования.
Для таких систем используют, в частности, полиэтиленовые и поливинилхлоридные материалы.
- Полиэтилен: отличается низким водопоглощением и хорошими барьерными свойствами. Он широко применяется в конструкциях антикоррозионной защиты, где необходимо ограничить воздействие влаги на металл.
- Поливинилхлорид: позволяет получать гибкие защитные ленты с различными эксплуатационными характеристиками. Их свойства зависят от рецептуры материала, пластификаторов и конструкции клеевого слоя.
Однако универсальной ленты, подходящей для всех трубопроводов, не существует. При выборе учитывают температуру эксплуатации, условия контакта с грунтом, требования к механической прочности и совместимость материалов в составе системы.
Особое внимание уделяют зоне нахлёста. Если материал натянут неправильно, образуются складки или нарушается сцепление, под покрытием могут появиться полости, в которых способна задерживаться влага.
✅ Именно поэтому надёжность ленточной изоляции зависит не только от качества самого полимера, но и от технологии нанесения.
Битумно-полимерные покрытия: зачем соединять разные материалы?
Битум давно применяется в строительстве для гидроизоляции и защиты металлических поверхностей. Он обладает водоотталкивающими свойствами, но его характеристики существенно зависят от температуры и состава.
Чтобы улучшить эксплуатационные свойства защитных систем, используют битумно-полимерные композиции. Добавление полимерных компонентов позволяет изменять эластичность, адгезию и другие характеристики материала.
В некоторых конструкциях битумно-полимерный слой работает совместно с армирующей основой или наружной защитной обёрткой.
- Задачи здесь распределяются следующим образом: мастичный слой помогает формировать защитный барьер и обеспечивать контакт с поверхностью, а армирующие и наружные материалы поддерживают целостность конструкции.
Такие покрытия могут применяться при строительстве и ремонте трубопроводов, если их характеристики соответствуют проектным условиям.
✅ Но есть важное ограничение: битумно-полимерная система должна быть рассчитана на конкретный температурный режим и условия эксплуатации. Нельзя считать любую битумную ленту полноценной заменой специализированному трубопроводному покрытию.
Зачем трубам термоусаживаемые материалы?
На заводе относительно несложно создать равномерное защитное покрытие на длинном прямом участке трубы. Но при строительстве трубопровода отдельные секции необходимо соединять сваркой. И здесь возникает проблема.
Чтобы выполнить сварной шов, концы труб оставляют без основного защитного покрытия. После сварки металл в зоне соединения оказывается открытым для внешней среды. Если оставить этот участок без защиты, он станет одним из наиболее уязвимых мест трубопровода.
Для изоляции сварных соединений часто применяют термоусаживаемые материалы. Обычно они состоят из полимерной основы и специального адгезионного слоя. Материал устанавливают на подготовленный участок трубы, после чего нагревают по установленной технологии.
Под действием температуры полимерная основа сокращается в размерах и плотно охватывает поверхность, а клеевой слой обеспечивает соединение с трубой и примыкающим заводским покрытием. В результате создаётся герметизирующая защитная конструкция.
✅ Однако термоусаживаемые покрытия чувствительны к соблюдению технологии. Недостаточный прогрев, загрязнённая поверхность или неправильная подготовка прилегающего покрытия могут привести к появлению непроклеенных участков и снижению герметичности.
Для чего нужны стеклосетки и армирующие материалы?
Не все материалы трубной изоляции непосредственно препятствуют проникновению воды. Некоторые выполняют вспомогательную, но не менее важную функцию, усиливают защитную конструкцию.
Например, в отдельных мастичных системах применяют стеклосетки или другие армирующие материалы. Они помогают распределять нагрузки, поддерживать геометрию покрытия и повышать его устойчивость к определённым механическим воздействиям.
Армирующий материал сам по себе не заменяет гидроизоляционный слой. Его задача, работать совместно с основной защитной композицией.
✅ Поэтому наличие стеклосетки ещё не означает, что покрытие автоматически становится более долговечным. Важны правильный подбор армирующего материала, совместимость со связующим и соблюдение конструкции, предусмотренной технологией.

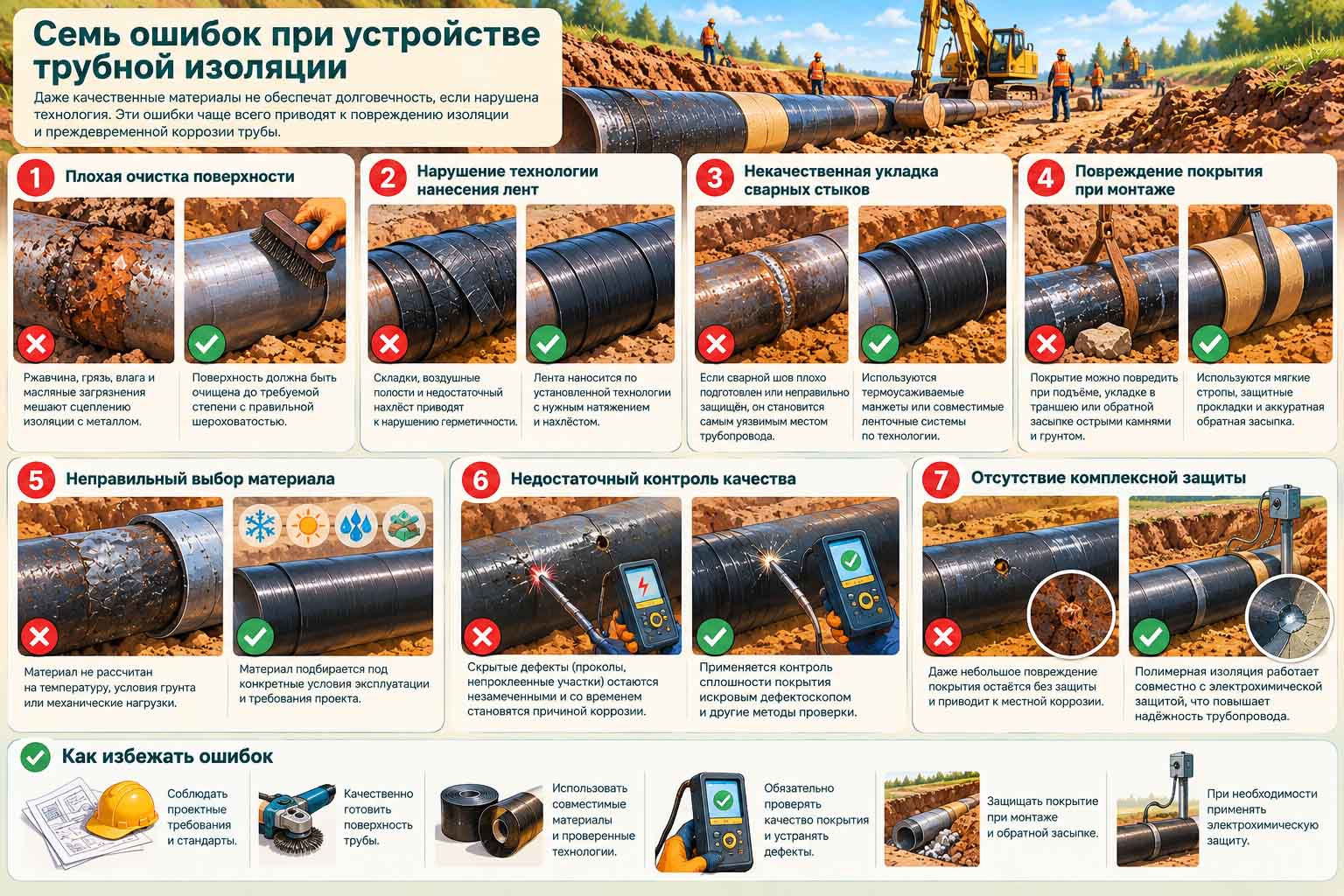

Ошибки которые сокращают срок службы изоляции
Даже качественный материал не обеспечит необходимую долговечность, если нарушена технология его применения.
Недостаточная очистка металла
- Если на поверхности остаются ржавчина, влага, пыль или масляные загрязнения, покрытие может потерять сцепление с трубой.
Неправильная подготовка поверхности
- Для разных защитных систем требуются определённые степень очистки, шероховатость и температурные условия. Несоблюдение этих требований ухудшает адгезию.
Ошибки при нанесении лент
- Складки, неправильное натяжение и недостаточный нахлёст способны нарушить целостность защитного слоя.
Повреждение покрытия при строительстве
- Даже правильно выполненную изоляцию можно повредить при перемещении труб, укладке в траншею или обратной засыпке. Поэтому важны аккуратный монтаж и предусмотренные проектом способы защиты покрытия.
Некачественная изоляция сварных стыков
- Если монтажное покрытие плохо соединено с заводским, в зоне перехода могут возникнуть дефекты, через которые агрессивная среда достигнет металла.
Как проверить изоляцию, если повреждения не видно?
Одна из самых интересных технологий контроля трубной изоляции основана на использовании электричества. Полимерные покрытия, предназначенные для защиты стальных труб, обычно обладают высокими электроизоляционными свойствами.
Это позволяет искать нарушения их сплошности специальным прибором, искровым дефектоскопом. Во время проверки по поверхности покрытия перемещают контрольный электрод. При наличии сквозного дефекта электрический разряд может пройти через повреждённый участок к металлу трубы.
Прибор регистрирует нарушение и подаёт сигнал. Так обнаруживают небольшие проколы, трещины и другие сквозные дефекты, которые трудно заметить визуально.
Разумеется, параметры испытания подбирают в соответствии с типом и толщиной покрытия и требованиями нормативной документации. Неправильно выбранное испытательное напряжение само способно повредить изоляцию.
✅ Контроль сплошности, лишь часть проверки качества. Дополнительно могут оцениваться толщина, адгезия, внешний вид и другие характеристики защитной системы.
Как выбирают изоляцию для конкретного трубопровода?
Универсального ответа здесь нет. Для нового магистрального трубопровода может быть предусмотрено многослойное заводское покрытие, дополненное защитой сварных стыков непосредственно на трассе.
При ремонте действующего трубопровода могут использоваться другие системы, предназначенные для локального восстановления защитной оболочки или переизоляции отдельных участков.
На сложных участках учитываются повышенные механические воздействия, свойства грунта и условия прокладки. Для надземных трубопроводов дополнительно важны атмосферные воздействия и стойкость покрытия к ультрафиолетовому излучению.
Если труба транспортирует горячую среду, необходимо учитывать температуру стенки. Далеко не каждый полимер рассчитан на длительную работу при повышенных температурах.
Поэтому выбор начинают не с названия материала, а с нескольких вопросов:
- От чего необходимо защитить трубу?
- Где будет эксплуатироваться трубопровод?
- Какова температура его поверхности?
- Какие механические воздействия возможны?
- Как будет наноситься и проверяться покрытие?
- С какими другими элементами защитной системы оно должно работать?
✅ Ответы на эти вопросы позволяют выбрать подходящую технологию. Для ответственных объектов решение закрепляется проектом с учётом действующих стандартов и технических требований.
Главное
Современная трубная изоляция — это гораздо больше, чем слой пластика вокруг металла. Надёжность подземного трубопровода обеспечивается сочетанием правильно подобранного покрытия, качественного монтажа, контроля сплошности и, когда это необходимо, электрохимической защиты.
🔧 Именно благодаря таким технологиям огромные стальные трубы могут десятилетиями оставаться под землёй, выполняя свою работу практически незаметно для человека.
